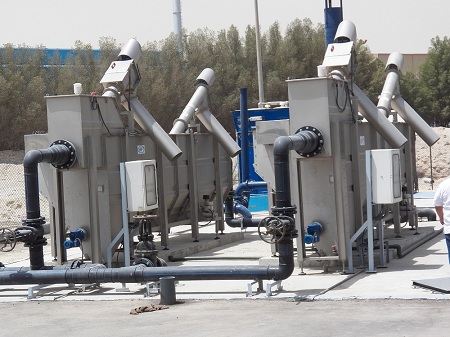

Комбинированные установки очистки стоков.

Эти установки представляют собой компактные сооружение для комплексной предварительной физико-механической обработки сточных вод, поступающих на очистные сооружения.

  • GDE – GDE/D – компактная установка комбинированной предочистки стоков;

  • GDF – GDF/D – установка комбинированной очистки стоков;

  • VSDF – компактная установка для удаления, промывки песка и обезжиривания (удаления масла);

  • STV/C – установка комбинированной предочистки канализационных стоков с уплотнителем загрязнений;

  • STV/T – комбинированная установка  очистки канализационных стоков, принимаемых от автоцистерн;

  • DTR – установка рециклинга (восстановления) бетона;

Это полностью закрытые системы с различными опциями монтажа: возможны внешняя либо внутренняя, надземная либо подземная установка.

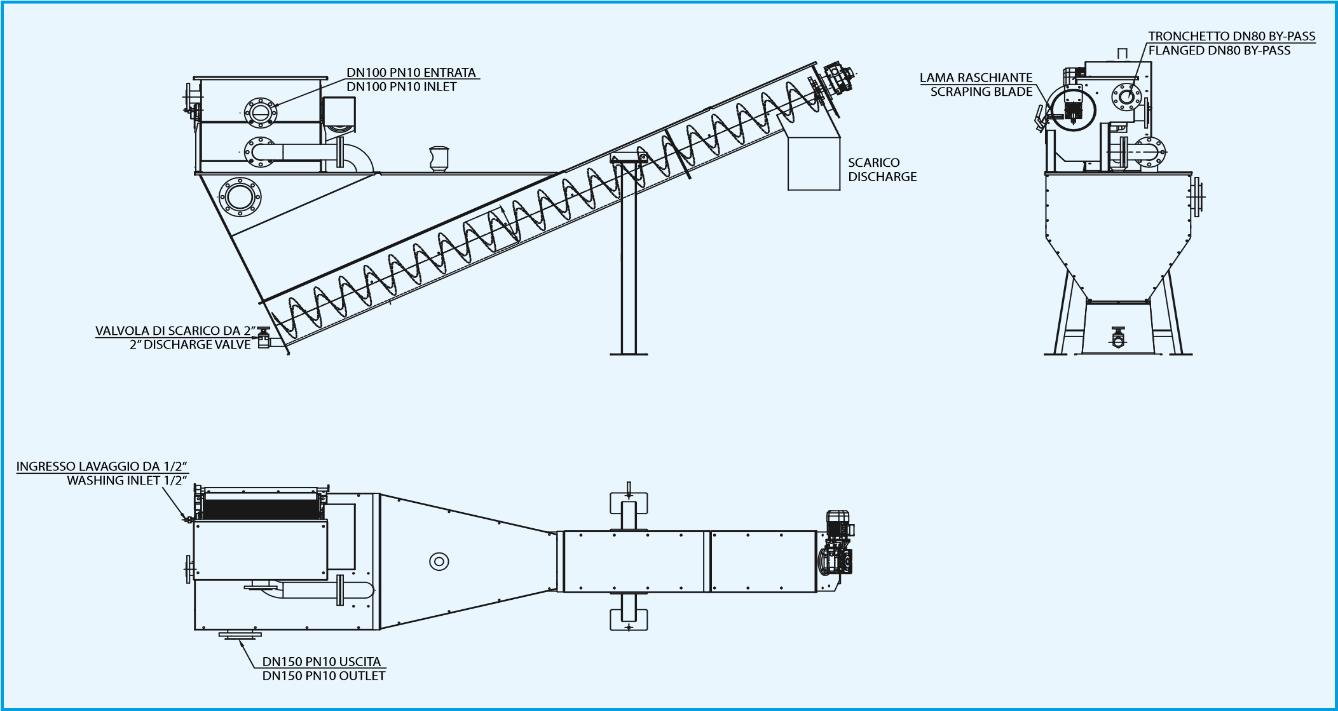

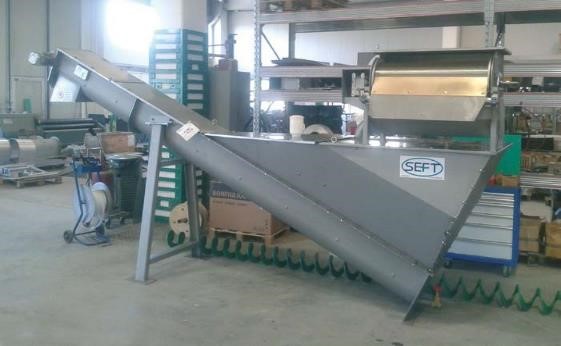

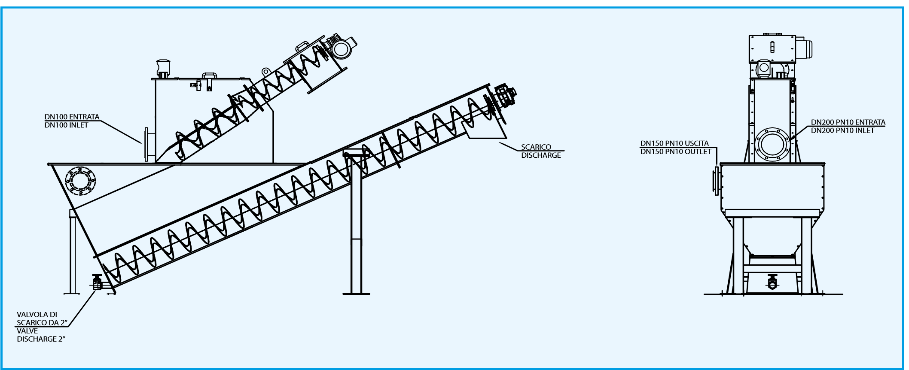

GDE – GDE/D – компактная комбинированная установка очистки стоков



Данная установка представлена в двух модификациях:

- Сепаратор песка (песколовка) CLS + барабанный фильтр GRR, с профилем из клиновой проволоки;

- Сепаратор песка (пескоуловитель)  CLS + шнековая решетка FCP/C в резервуаре, фильтрующий профиль – перфорация, либо клиновая проволока.

Сточные воды проходят через решетчатую секцию для удаления самых крупных твердых частиц. После чего попадают в отстойник, где твердые частицы (песок) осаждаются, а затем удаляются из бункера при помощи шнека.

Функции установки - фильтрация, промывка и уплотнение удаляемых твердых частиц, отделение песка; опционально – масло/жироулавливание.

ПРЕИМУЩЕСТВА

  • Отсутствие запахов;
  • Низкие затраты на управление и обслуживание;
  • Компактность оборудования – малое монтажное пятно;
  • Не нужны строительные работы;
  • Простота установки и управления;
  • Низкое остаточное содержание органических веществ;
  • Сокращение объема удаляемого твердого вещества до 40%;
  • Отсутствие насосов, что гарантирует длительный срок эксплуатации установки.
  • Удаление 90% частиц размером до 200 микрон;

 Входящий поток – до 6 л/сек. (21,5 кубометра / час), в зависимости от модели.

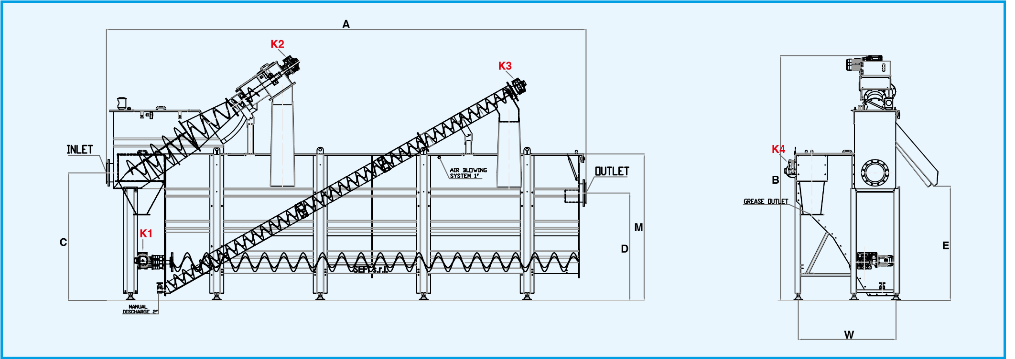

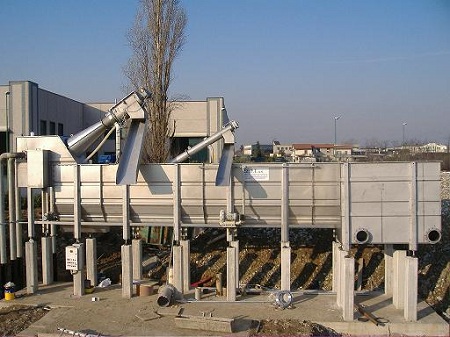

GDF – GDF/D – установка комбинированной очистки стоков



  Функционал установки:

  • задержка твердых частиц из сточных вод на шнековой решетке;
  • обезвоживание и уплотнение задержанных загрязнений, которые отводятся при помощи желоба открытого типа;
  • отделение песка на аэрируемой песколовке, обезвоживание и уплотнение песка, который также отводятся желобом открытого типа;
  • снижение объёмов нерастворимых в воде (механических) загрязнений до 60% от начального объёма, в зависимости от их типа;
  • отделение масел и жиров и последующий их сбор, которые отводятся в соответствующий резервуар - накопитель.

Все задержанные механические загрязнения поднимаются на поверхность безвальным шнеком, который изготовлен из специальной легированной стали, а масло и жир собираются при помощи скребка.

Продуктивность по потоку – до 150 л./сек. (540 м3/час), прозор фильтрующей поверхности – 3-7 мм.

Доступны следующие следующие модификации оборудования:

  • корпусная станция приёма стоков, решетка
  • корпусная станция, решетка и пескоуловитель
  • корпусная станция, решетка, пескоуловитель и жироуловитель

Преимущества:

  • Широкий спектр применения
  • Высокая степень очистки
  • Возможность монтажа в действующие очистные сооружения
  • Энерго-экономичны
  • Высоконадежная и простая в эксплуатации
  • Нет необходимости в постоянном обслуживающем персонале
  • Компактность

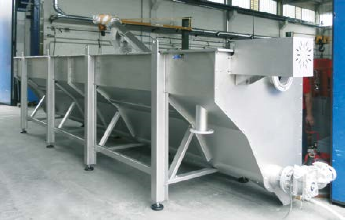

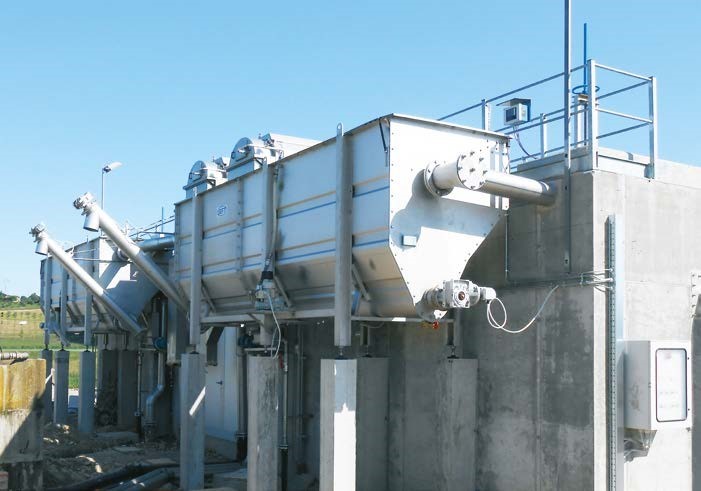

VDS – КОМБИНИРОВАННАЯ УСТАНОВКА ДЛЯ УДАЛЕНИЯ, ПРОМЫВКИ ПЕСКА  И УДАЛЕНИЯ МАСЛА (ОБЕЗЖИРИВАНИЯ)

Сточные воды поступают в установку через неподвижную трубу и декантируются в резервуар; песок удаляются из бункера системой шнеков, а жиры и масла удаляются из системы обезжиривания с помощью воздуходувки.

ФУНКЦИИ УСТАНОВКИ:

  • Удаление и промывка песка;
  • Удаление масла / жиров.

Комбинированная установка очистки сточных вод, отделение песка и масла (жиров)  Комбинированная установка очистки стоков - отделение песка, жироловка  Пескоуловитель с жироловкой - комбинированная установка очистки

Комбинированная установка очистки стоков с промывкой песка и удалением масла (жироулавливатель)

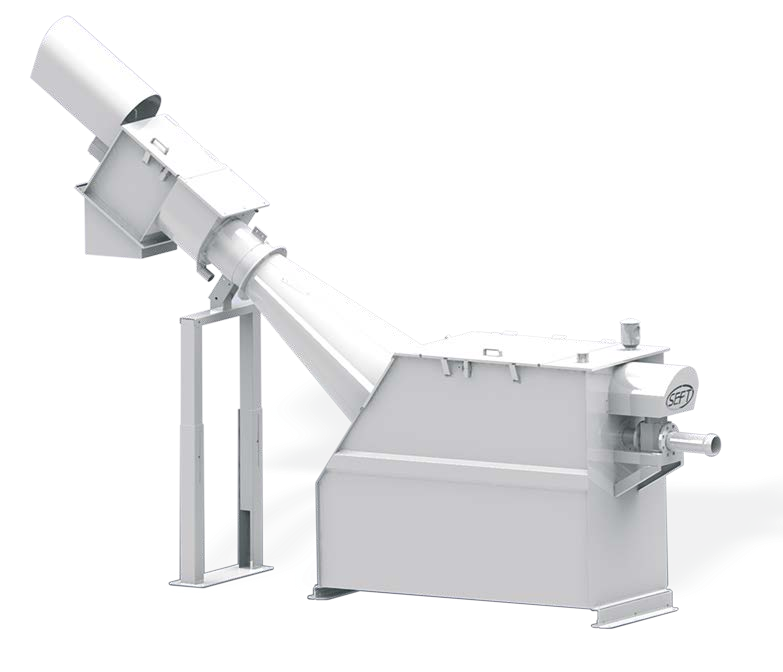

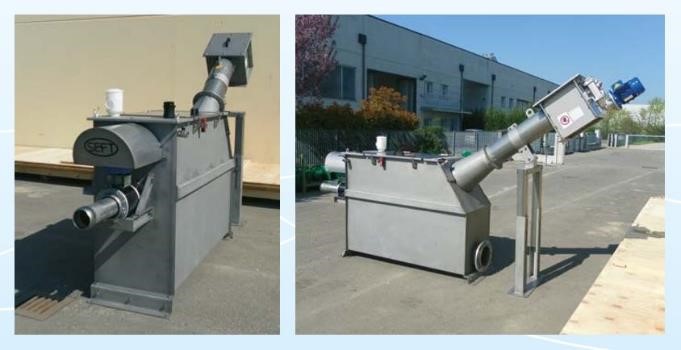

STV/C – комбинированная установка очистки канализационных стоков с уплотнителем загрязнений;

Установка для предварительной комплексной очистки стоков  Установка предочистки канализационных стоков с уплотнителем

STV / C - это компактная комбинированная установка предварительной фильтрации сточных (канализационных) вод, до того, как они поступают на очистные сооружения. Состоит из приемной емкости, шнековой решетки и блока-уплотнителя. Бункер оборудован быстроразъемными соединениями (тип Perrot) и электромеханическим клапаном.

Сточные воды, поступающие в емкость, фильтруются с помощью решетки. Отделенные твердые частицы и органические вещества при помощи шнека транспортируются в блок-компактор, в котором происходит их обезвоживание и уплотнение. Из компакотра уплотненные твердые отходы сбрасываются в приемный бункер, либо мешки.

ФУНКЦИИ:

  • Фильтрация загрязнений;
  • Дренаж / уплотнение удаленного твердого вещества.

 ПРЕИМУЩЕСТВА

  • Отсутствие запахов;
  • Низкие затраты на управление и обслуживание;
  • Компактность оборудования;
  • Не нужны строительные работы;
  • Низкое остаточное содержание органических веществ;
  • Сокращение объема удаляемого твердого вещества до 40%;
  • Отсутствие насосов, что гарантирует длительный срок эксплуатации установки.

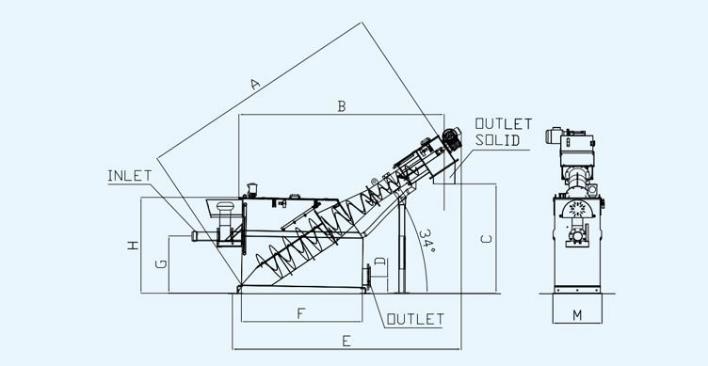

АРТИКУЛ

A

B

C

D

E

F

G

H

ØI

ØL

M

МАСCА

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

Kg

STV/C 50

3 550

2 800

1 500

220

3 050

1 600

758

1 280

219

273

680

630

STV/C 75

4 000

3 290

1 750

220

3 750

1 750

957

1 440

323

323

810

780

STV/C 100

4 510

3 650

1 950

220

4 050

2 000

1 140

1 600

323

323

856

940



АРТИКУЛ

РЕШЕТКА

ПОТР, МОЩН, РЕШЕТКА, kW

ПОТР, МОЩН, КЛАПАН, kW

ПРОИЗВОДИ ТЕЛЬНОСТЬm³/h

ВХОД

ВЫХОД

STV/C 50

FCP 50

1,10

0,18

50

DN 100

DN 200

STV/C 75

FCP 60

0,75

0,18

75

DN 100

DN 200

STV/C 100

FCP 70

0,75

0,18

100

DN 100

DN 200

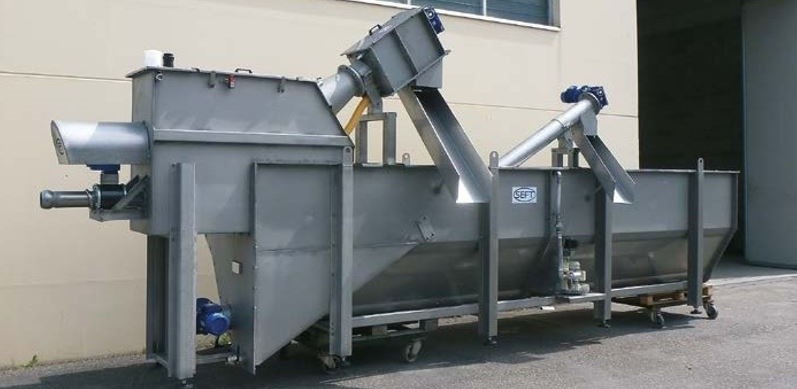

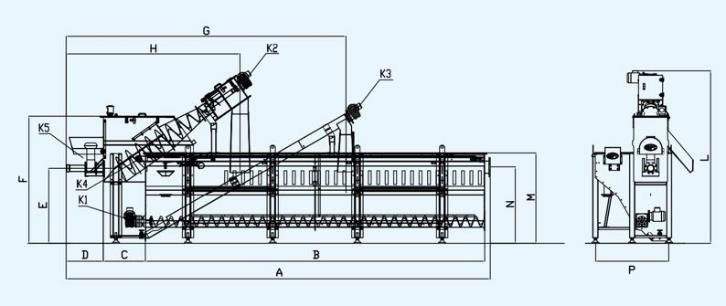

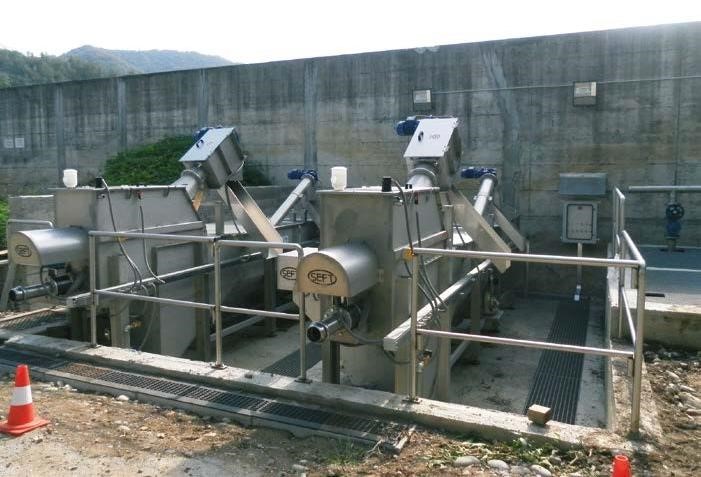

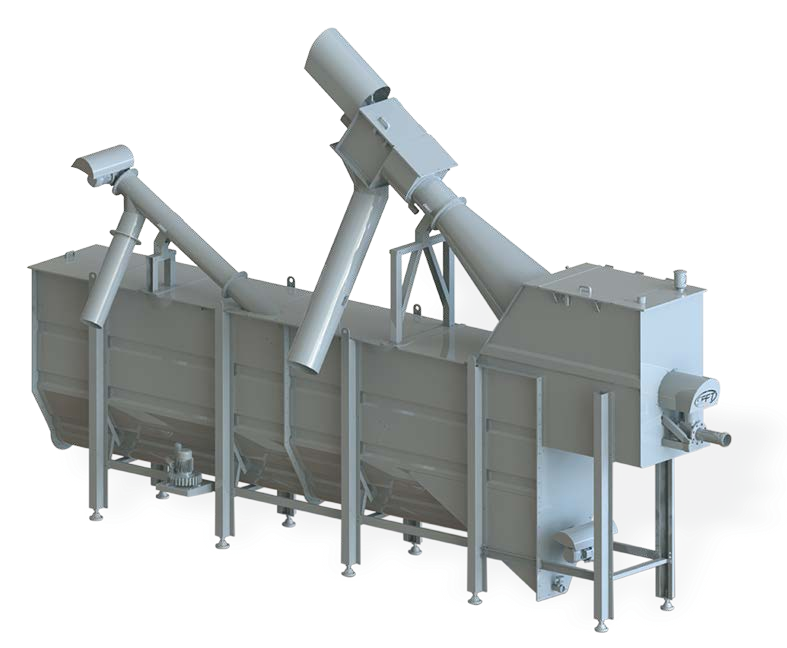

STV/T – установка  предочистки канализационных стоков, принимаемых от автоцистерн;

В этой модели комбинированной установки сточные воды, сбрасываемые из автоцистерны, фильтруются для удаления твердых частиц, а затем направляются в резервуар, где происходит оседание песков, которые впоследствии удаляются с помощью системы шнеков.

В качестве опции предоставляется система удаления плавающих жиров / масел.



 ФУНКЦИИ:

  • Фильтрация;
  • Промывка и уплотнение удаляемых твердых частиц;
  • Отделение песка
  • Опционально – мосло/жироулавливание.

ПРЕИМУЩЕСТВА

  • Отсутствие запахов;
  • Низкие затраты на управление и обслуживание;
  • Компактность оборудования;
  • Не нужны строительные работы;
  • Простота установки и управления;
  • Низкое остаточное содержание органических веществ;
  • Сокращение объема удаляемого твердого вещества до 40%;
  • Отсутствие насосов, что гарантирует длительный срок эксплуатации установки.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАЗОВЫХ МОДЕЛЕЙ:

 Диаметр фильтрующих отверстий – от 3 до 7 мм., продуктивность по пульпе – до 100 м3/ч, быстроразъемное соединение типа Perrot.
