Высокопродуктивные промышленные пескоотделители (песколовки) SEFT
Предназначение данных установок - отделение песка и других твердых минеральных частиц от сточных вод, поступающих на агрегаты.
Пескоуловители производства итальянской Компании SEFT представлены в трех модификациях, различающихся между собой решаемыми задачами и производительностью:
- CLS - классическая песколовка, опционально может быть предусмотрена отмывка песка перед выгрузкой;
- CLS/LC - установка с коническим бункером для отделения, промывки, обезвоживания и выгрузки песка, удаления легких частиц;
- VDS - высокопроизводительная установка для отделения песка с последующей промывкой и удаления жиров (масел);
Представленные ниже модификации выпускаются в широкой линейке базовых моделей, также, возможно изготовление пескоуловителей по индивидуальному запросу.

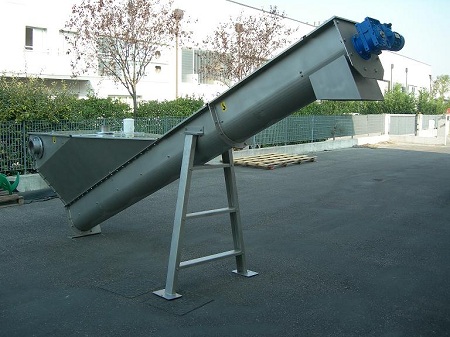

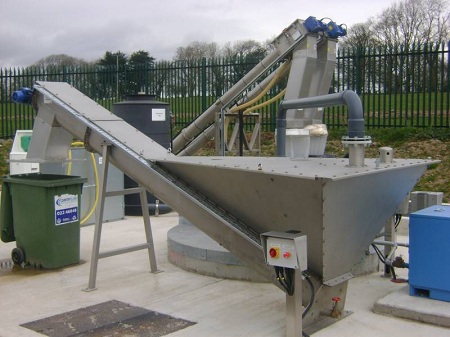

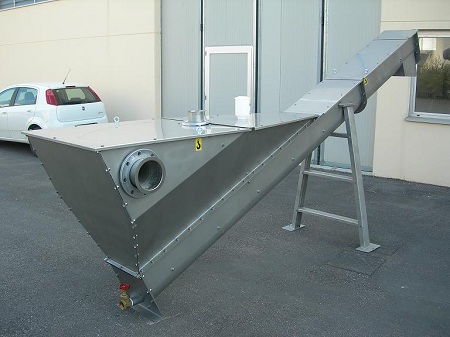

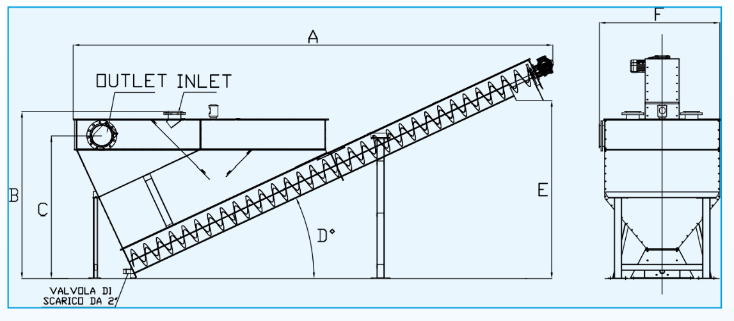

ПЕСКОУЛОВИТЕЛЬ SEFT CLS
Этот сепаратор песка полносью закрыт и состоит из декантирующего бункера, U-образного канала выгрузки, безвального шнека.
Материалы изготовления:
- Безвальный шнек: высокоуглеродистая сталь, либо нержавеющая сталь AISI304 / AISI316.
- Корпус: нержавеющая сталь марок AISI304 ил AISI316.
Принцип работы: сточные воды (смесь вода + песок) поступают в бункер через фланцевое впускное отверстие: здесь происходит декантация и оседание твердых частиц на дне резервуара. Специальный винт транспортирует отделенный материал к выпускному желобу. Очищенная от песка вода выходит из бункера благодаря системе перелива, соединенной с фланцевым выходом. Низкая скорость вращения шнека и специальное износостойкое покрытие транспортной секции, обеспечивают высокую эффективность и низкий износ внутренних частей установки.
Технические характеристики базовых моделей:
|
АРТИКУЛ |
ПРОИЗВОДИТЕЛЬНОСТЬ ПО ПУЛЬПЕ, М3/ ЧАС |
ЕМКОСТЬ БУНКЕРА, М3 |
ПРОИЗВОДИТЕЛЬНОСТЬ ПО ПЕСКУ, М3/ ЧАС |
|
|
CLS 20 |
20 |
0,4 |
0,3 |
|
|
CLS 30 |
30 |
0,88 |
0,8 |
|
|
CLS 60 |
60 |
1,4 |
0,8 |
|
|
CLS 80 |
80 |
2 |
0,8 |
|
|
CLS 100 |
100 |
3 |
0,8 |
|
|
CLS 130 |
130 |
4 |
1,3 |

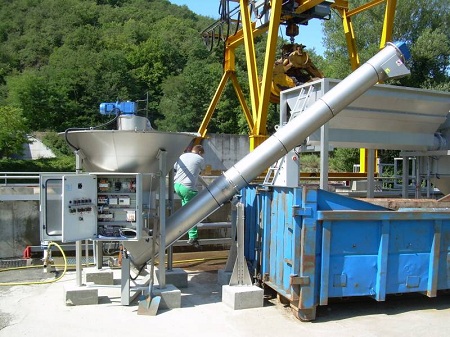

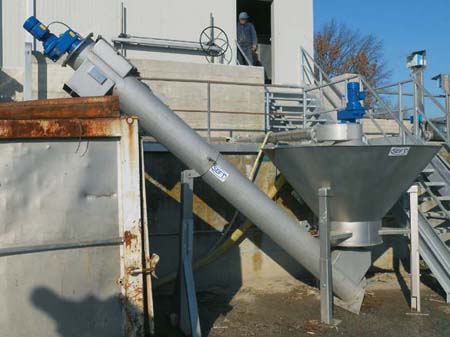

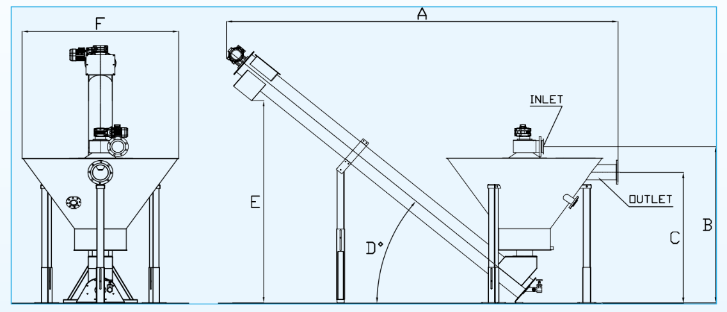

ПЕСКОУЛОВИТЕЛЬ SEFT CLS/LC - УСТАНОВКА ДЛЯ ОТДЕЛЕНИЯ, ПРОМЫВКИ И ОБЕЗВОЖИВАНИЯ ПЕСКА
Сепаратор серии CLS / LC состоит из большого конического бункера для отстаивания и промывки, а также винтового безвального шнека для транспортировки и обезвоживания собранного материала. Коническая форма бункера, специальная система встречной промывки и внутренняя мешалка с медленным вращением позволяют установке эффективно промывать песок и отделять органические частицы. Машина полностью закрыта уплотнителем и крышкой.
В верхней части бункера имеется фланцевое входное отверстие для подачи обрабатываемого материала в установку. Более тяжелые частицы песка оседают на дне бункера, где противоточная система направляет промытый материал на муфту с винтом. На боковой стороне бункера имеется выход, обеспечивающий удаление легких частиц. Винт на дне машины извлекает собранный материал, обезвоживая его и поднимая его к выходному отверстию, для подачи в контейнер.
Технические характеристики:
|
Материал |
Корпус: нержавеющая сталь марок AISI304 ил AISI316. Шнек: высокоуглеродистая сталь, либо нержавеющая сталь AISI304 / AISI316. |
|
Потребление электроэнергии |
от 0,74 до 1.1 кВт (в зависимости от модели) |
|
Продуктивность по пульпе |
до 90 м3/час |
|
Продуктивность по твердым частицам |
до 1,3 м3/час |
|
Удаление песка |
90+% частиц от 200 микрон |
|
Обезвоживание песка |
до 90% |
|
Удаление органических частиц |
5% и более |

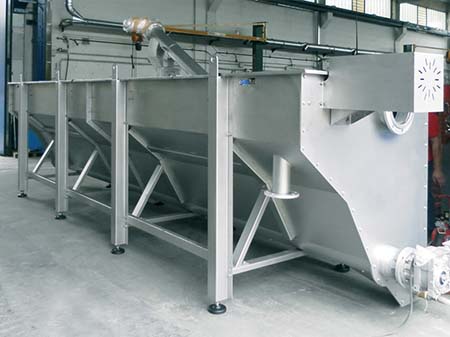

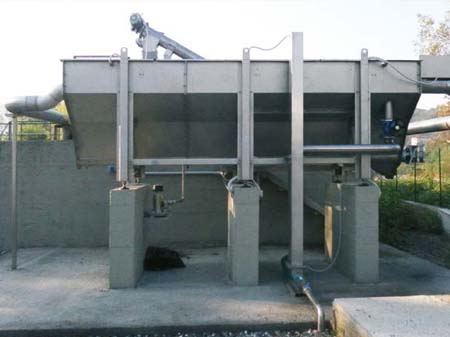

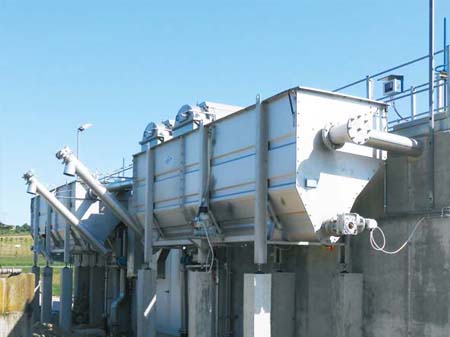

VDS – КОМПАКТНАЯ СИСТЕМА ДЛЯ УДАЛЕНИЯ, ПРОМЫВКИ ПЕСКА И УДАЛЕНИЯ МАСЛА (ОБЕЗЖИРИВАНИЯ)
Сточные воды поступают в установку через неподвижную трубу и декантируются в резервуар; песок удаляются из бункера системой шнеков, а жиры и масла удаляются из системы обезжиривания с помощью воздуходувки.
ФУНКЦИИ УСТАНОВКИ:
- Удаление и промывка песка;
- Удаление масла / жиров.
